1.1.1 SMB中小型企业方案：SMC2.0+VP9660+终端组网

场景说明：适用于SMB中型企业部署完整视讯方案，支持高清会议室、移动软终端等接入。

网络简述：普通企业网络，并要求internet接入

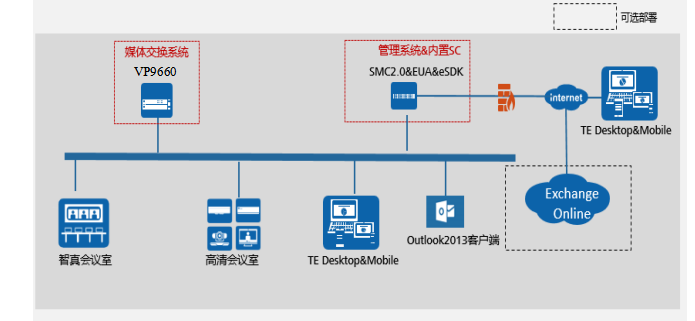

图1-1 SMB中小型企业组网图

组网说明：

1、 客户部署SMC2.0通过内置SC，提供统一管理、统一呼叫控制、公私网穿越/外网接入的需求；EUA与SMC2.0合设提供地址本服务；SMC2.0内置SC最大支持2000点注册，最大支持60路外网呼叫接入。

2、 客户部署MCU9660实现最大并发149路1080P30或298路720P30的会场接入。

3、 若客户需要与office365的exchange online 集成，可通过eSDK代理服务器对接exchange online来实现outlook 2013 PC客户端会议预约。

1.1 网络和带宽要求说明

为了实现更好视讯效果，对客户的网络建设有以下要求：

1、为了保证视讯各节点的连通性，必须保障视讯系统通信的端口在通信链路上打开。

2、为了保证视讯的可用性，必须保障视讯节点之间，客户网络必须可以提供一定的带宽。

3、为了保证视讯质量的流畅性，对视讯节点间网络要求端到端单向时延在300ms以内，反馈的时延在500ms以内；网络抖动在50ms以内。

4、如果业务流不是在提供固定带宽的专网上传输，建议对从视讯终端到视讯骨干业务网的路径上实现QoS的双向保证，且在骨干业务网上采用MPLS VPN，在城域和接入上采用DifferServ，优先保证视讯业务的QoS。

推荐带宽
视频格式	CIF	4CIF	720P30	720P60	1080P30	1080P60
H.264BP	512kbps	1Mbps	1.5Mbps	2Mbps	3Mbps	4Mbps
H.264HP	384kbps	512kbps	768kbps	1.5Mbps	1.5Mbps	3Mbps
说明：此推荐带宽为包含静态辅流的推荐带宽，三屏智真相应的推荐带宽需乘以3。
